Заходя в любой магазин техники, вы наверняка сталкивались с привычными USB-разъемами. Они повсюду: на компьютерах, гаджетах, зарядках и даже в автомобилях. Но что же происходит внутри этого маленького разъема, откуда берутся сигналы и как работает передача данных? Чтобы понять это, нужно разобраться с распиновкой USB разъема https://shematok.ru/razemy/usb. Недооценивать эту тему не стоит, особенно если вы любите разбираться в электронике своими руками или хотите своими силами построить качественный кабель.
В этой статье я постараюсь доступно объяснить, что такое распиновка USB разъема, как определить назначение каждого контакта, и приведу таблицу с основными типами USB. Если вы когда-нибудь ломали голову над тем, почему обычная зарядка не работает, возможно, именно знание распиновки поможет понять, в чем проблема.
Что такое распиновка USB разъема и зачем она нужна
Если сказать просто, распиновка USB разъема – это подробное описание, кто за что отвечает внутри каждого разъема на уровне контактов. Представьте себе набор дорожек в электрической цепи — каждая из них занимает своё место, и ошибиться нельзя. Это как в дружном оркестре, где каждый музыкант играет свою партию: если кто-то сыграет не в тот момент, результат будет хаотичным.
Распайка USB-кабеля или разъема – задача не такая простая, как кажется на первый взгляд. Если неправильно подключить контакты, устройство не будет заряжаться или передавать данные. Распиновка позволяет точно понимать, какой контакт передает питание, а какой – информацию.
Кроме того, знание распиновки полезно тем, кто хочет сделать адаптеры с USB или восстанавливать поврежденные кабели самостоятельно. Даже в некоторых случаях при ремонте техники копаться в схеме разъема – единственный способ понять, почему не работает соединение.
Основные типы USB и их распиновка
За время существования стандарта USB появились разные версии и виды разъемов, но большинство из нас знакомы с тремя основными: USB Type-A, USB Type-B и Mini/Micro USB. Каждый имеет свою распиновку, которая обеспечивает корректную работу интерфейса.

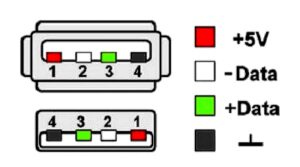

| Контакт | Назначение | Type-A | Type-B | Micro USB |
|---|---|---|---|---|
| 1 | VCC (питание +5 В) | Красный провод | Красный провод | Красный провод |
| 2 | Data minus (D-) | Белый провод | Белый провод | Белый провод |
| 3 | Data plus (D+) | Зеленый провод | Зеленый провод | Зеленый провод |
| 4 | Ground (земля) | Черный провод | Черный провод | Черный провод |
Тип А — самый привычный вариант, который чаще всего используется на компьютерах. Тип B обычно встречается в принтерах и других периферийных устройствах. А микро USB появился с целью уменьшить размер разъема для мобильных гаджетов.
Чем отличается распиновка USB 3.0 и выше
С появлением USB 3.0 стандарты изменились и усложнились. Количество контактов увеличилось, и к привычным четырем добавились дополнительные линии для ускорения передачи данных. Скорость передачи выросла в несколько раз, но и распиновка стала более запутанной.
| Контакт USB 3.0 | Назначение |
|---|---|
| 1 | VCC +5 В |
| 2 | Data — |
| 3 | Data + |
| 4 | Ground |
| 5 | StdA_SSRX- (сигналы SuperSpeed) |
| 6 | StdA_SSRX+ (сигналы SuperSpeed) |
| 7 | Ground |
| 8 | StdA_SSTX- (передача SuperSpeed) |
| 9 | StdA_SSTX+ (передача SuperSpeed) |
Понять эту распиновку и не запутаться помогает именно точная схема, так что обращаться с такими кабелями стоит аккуратно.
Практические советы по работе с распиновкой USB разъема
Если вы решили самостоятельно ремонтировать кабель или делать переходник, в первую очередь берите в руки мультиметр. Это ваш лучший друг в деле проверки электрических контактов. Проверяйте целостность провода и заземления, чтобы избежать проблем.
Также рекомендуется использовать специальные таблицы с распиновкой и, если возможно, скачивать официальные схемы от производителей. Постарайтесь не спутать цвета проводов: хотя в большинстве USB кабелей стандарты одинаковы, на практике бывают сюрпризы.
- Всегда отключайте питание перед пайкой.
- Используйте качественные инструменты — паяльник с регулируемой температурой, хороший припой.
- Проверяйте соединения перед финальной сборкой.
Подобный подход сохранит ваше время и нервы, а устройство прослужит дольше.
Заключение
Распиновка USB разъема — не просто скучная таблица с проводами. Это карта, которая помогает разобраться в тайнах электроники, понять, как передаются данные и почему зарядка может вдруг перестать работать. Для тех, кто любит разбирать гаджеты и делать что-то своими руками, знание распиновки USB превращается в настоящее преимущество.
Так что, если вдруг в следующий раз придется что-то паять или ремонтировать, не пугайтесь — достаточно только взглянуть на распиновку, вооружиться терпением и прочими нехитрыми инструментами. Поверьте, понимание этот маленький по размерам, да важный по содержанию разъем помогает буквально открыть дверь в мир электроники и техники в целом.
